Предисловие
Одна единственная электростатическая искра на линии производства полупроводников может испортить целые партии пластин — это не преувеличение, а повседневная реальность на производственных предприятиях.
Электростатический разряд (ESD) может повредить электронные компоненты, притягивать частицы пыли и вызывать нестабильность выхода продукции. По мере совершенствования технологий производства полупроводников и развития методов передовой упаковки промышленность предъявляет все более строгие требования к характеристикам материалов. Помимо основных механических свойств, размерная стабильность, чистота, антистатические характеристики и стабильная обрабатываемость стали критическими факторами, определяющими стабильную работу производственной линии.
Полная промышленная цепочка Junhua HPP
Полимеризация смол | Экструзия профилей | Механическая обработка прецизионных компонентов
На протяжении почти 20 лет компания Junhua HPP Co., Ltd. глубоко развивает полную цепочку PEEK, и разработка антистатических материалов PEEK является естественным продолжением нашей экспертизы, а не поверхностным следованием рыночным тенденциям. Мы контролируем каждое звено от полимеризации смол и экструзии профилей до обработки прецизионных деталей, что позволяет нам предоставлять надежные антистатические материальные решения от начала и до конца.
01 Преодоление ключевых отраслевых проблем
Антистатические характеристики — это лишь отправная точка; нулевое выделение частиц — наше непреложное условие
Производственные среды полупроводников требуют экстремальной чистоты. Для обычных антистатических пластиковых материалов проводящие добавки склонны отделяться от основы во время обработки на станках с ЧПУ или длительной эксплуатации, создавая твердые загрязнения. Как только эти частицы вступают в контакт с поверхностями пластин, они могут поцарапать подложки или даже привести к полной выбраковке партии.
Junhua HPP использует собственные модификационные формулы и технологии точной экструзии для достижения высокой межфазной связи между проводящими наполнителями и матрицей PEEK, образуя плотные, однородные внутренние структуры в профилях и готовых деталях. Ни пыль, ни частицы не выделяются во время обработки или эксплуатации. Даже при прямом контакте с точными устройствами, такими как пластины, материал избегает загрязнения частицами, обеспечивая чистоту производственной линии и выход годной продукции с самого начала.
Непревзойденные механические свойства — жесткая оснастка без деформации
Обычные антистатические пластики после обработки на станках с ЧПУ склонны образовывать заусенцы и неровные края. Недостаточная прочность и модуль упругости также приводят к плохой структурной поддержке, вызывая провисание и деформацию испытательных приспособлений. Частая замена приспособлений ведет к незапланированным простоям и росту затрат на техническое обслуживание.
Антистатический PEEK Junhua HPP обеспечивает выдающиеся механические характеристики наряду с защитой от электростатического разряда:
Высокая прочность на разрыв и высокий модуль упругости обеспечивают надежную структурную поддержку и превосходную обрабатываемость. Обработанные детали имеют жесткие опорные конструкции и гладкие края без заусенцев. Высокая жесткость материала противостоит деформации и эффекту образования стружки во время резания. Увеличенный срок службы сокращает время простоев производственной линии, вызванных частой заменой приспособлений.
Размерная стабильность: скрытый порог точной обработки

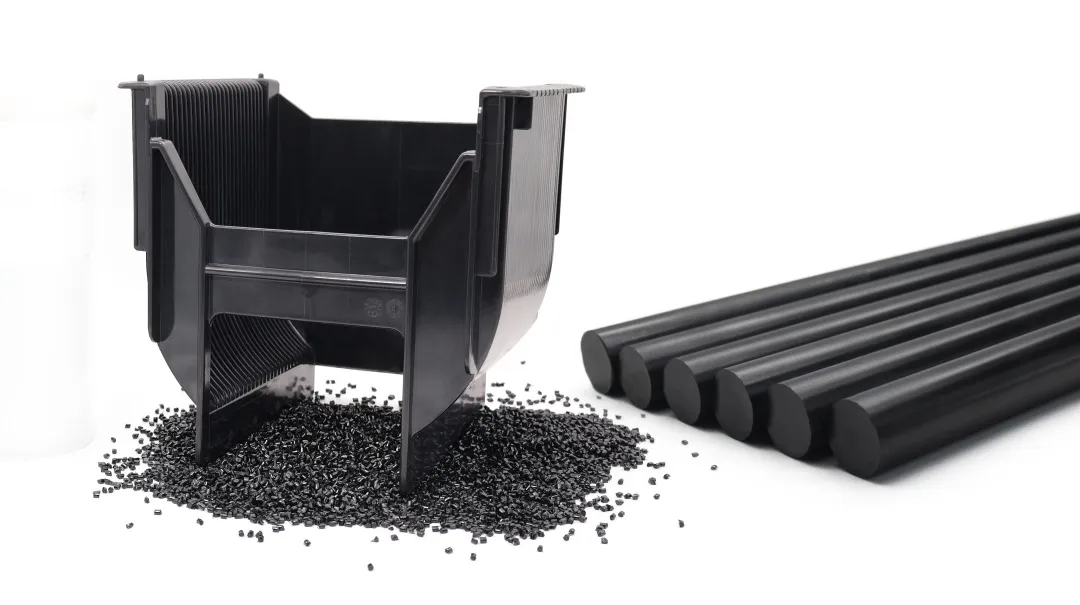

Для полупроводниковых испытательных приспособлений, высокотемпературных матричных лотков и других точных компонентов необходима постоянная размерная стабильность при обработке и длительной эксплуатации. Пластины изготавливаются с заданными допусками по размерам; незначительные отклонения размеров в профилях зубьев держателей пластин могут привести к растрескиванию пластин. Детали должны сохранять стабильную геометрию даже после многократных циклов высоких и низких температур.

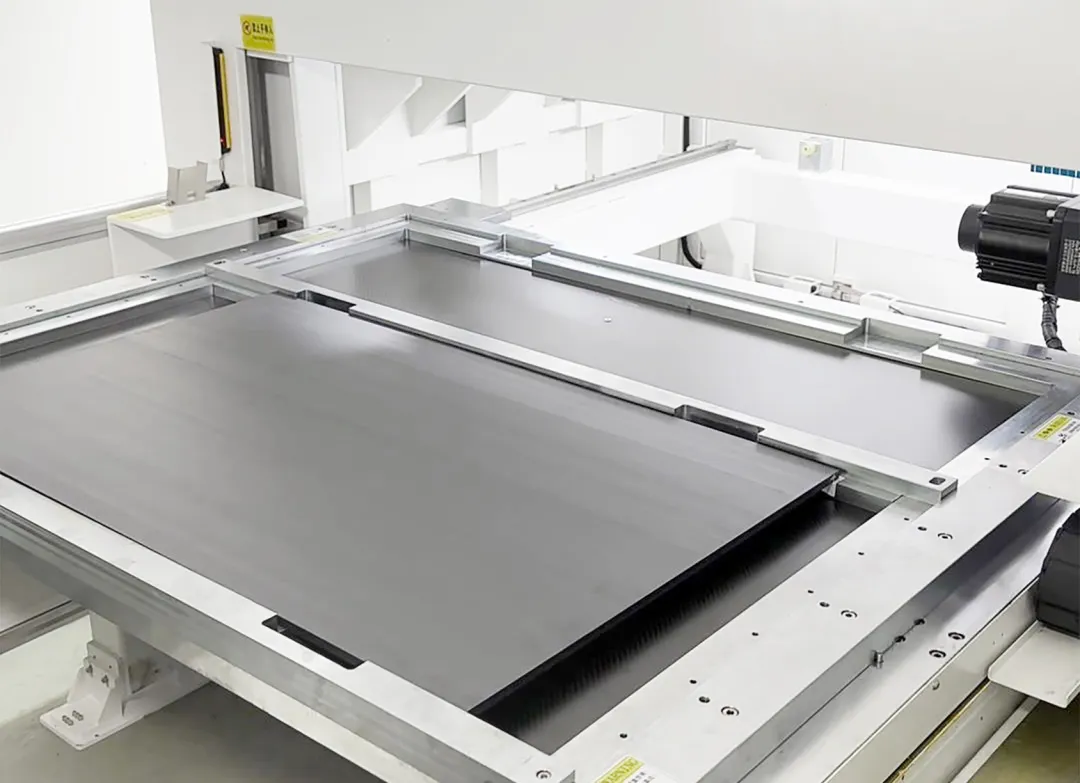

Используя оптимизированные рецептуры, отработанные технологии экструзионного формования и строгую послепроизводственную обработку для снятия напряжений, антистатические стандартные образцы для испытаний Junhua HPP из PEEK (T10×600×1000 мм) сохраняют коробление в допустимых промышленных пределах. После ступенчатого нагрева от 25 °C до 260 °C, 48-часовой термоизоляции при 260 °C и охлаждения до комнатной температуры уровень изменения размеров контролируется и не превышает ≤0,05 %, что соответствует долгосрочным требованиям к точности профилей зубьев для держателей пластин.
Коробление отражает равномерность внутренних напряжений материала. Junhua HPP реализует контроль производства на всех этапах, включая калибровку температуры экструзии и оптимизацию отжига, чтобы минимизировать внутренние остаточные напряжения, устраняя типичные риски коробления и деформации стандартных антистатических пластиковых листов.
02 Универсальная адаптивность к суровым условиям работы
Полупроводниковые производственные линии часто работают в условиях высоких температур, агрессивных химических сред и постоянного механического трения. Материалы, которые обеспечивают только антистатическую защиту, но не выдерживают нагрева, истирания или химической коррозии, имеют ограниченную практическую ценность. Антистатические профили Junhua HPP сохраняют стабильную производительность во всех суровых условиях эксплуатации:
| Параметр испытания | Стандарт испытания | Единица измерения | PEEK5600ESD Z01 | PEEK5600ESD J01 | PEEK5600ESD M01 |
|---|---|---|---|---|---|
| Плотность | ISO 1183 | г/см³ | 1.41 | 1.39 | 1.48 |
| Показатель текучести расплава | ISO 1133 | г/10 мин | 4.25 | 6.02 | 2.21 |
| Предел прочности при растяжении (23 °C) | ISO 527 | МПа | 100.82 | 102 | 74.1 |
| Модуль упругости при растяжении (23 °C) | ISO 527 | ГПа | 6.04 | 5.5 | 7.26 |
| Относительное удлинение при разрыве (23 °C) | ISO 527 | % | 4.2 | 5.8 | 3.04 |
| Предел прочности при изгибе (23 °C) | ISO 178 | МПа | 186.33 | 155 | 114.51 |
| Модуль упругости при изгибе (23 °C) | ISO 178 | ГПа | 5.77 | 4.2 | 6.46 |
| Ударная вязкость по Изоду с надрезом | ISO 180/A | кДж/м² | 4.06 | 4.6 | 2.34 |
| Твёрдость по Шору | GB/T 2411-2008 | — | 91 | 86 | 67 |
| Температура плавления | ДСК | °C | 343 | 343 | 343 |
| Поверхностное удельное сопротивление | IEC 61340 | Ом | 10⁶~10⁹ | 10⁶~10⁹ | 10⁶~10⁹ |
- Устойчивость к высоким температурам: температура непрерывной эксплуатации достигает 260°C, выдерживает кратковременные более высокие температуры. Механические свойства остаются стабильными при тепловых нагрузках, подходит для высокотемпературных матричных лотков и тестовых гнезд для обжига.
- Превосходная износостойкость. Сбалансированная поверхностная твердость и самосмазываемость предотвращают появление царапин при контакте с кремниевыми пластинами. Минимальное образование частиц во время обработки и эксплуатации сохраняет условия чистого помещения.
- Отличная химическая стойкость. Устойчив к большинству кислот, щелочей, солей и органических растворителей (кроме концентрированной серной кислоты), сохраняет структурную целостность в различных коррозионных технологических жидкостях полупроводникового производства и продлевает срок службы компонентов.
- Сверхнизкое выщелачивание ионов металлов. Минимальный остаток ионов металлов в условиях высокотемпературного трения, защищающий выход пластин даже в экстремальных тепловых условиях эксплуатации.
Один материал одновременно решает пять ключевых производственных проблем: статическое электричество, высокую температуру, истирание, химическую коррозию и загрязнение частицами.
03 Основные конкурентные преимущества Junhua HPP антистатического PEEK
Производительность материала является основой, однако стабильная массовая поставка, быстрая корректировка индивидуальных рецептур и снижение затрат на валидацию у клиента являются приоритетными задачами при выборе конструкционных пластиков.
1 Полностью самостоятельная полная промышленная цепочка
Хотя многие отечественные поставщики предлагают профили из PEEK, лишь немногие самостоятельно выполняют полимеризацию смолы на upstream-этапе — Junhua HPP Co., Ltd. является одним из немногих.
Эта вертикальная интеграция обеспечивает явные преимущества:
- Мы самостоятельно разрабатываем и настраиваем составы токопроводящих наполнителей, не полагаясь на стандартные сырьевые материалы третьих сторон.
- Все производственные параметры (температура экструзии, скорость шнека, скорость охлаждения) полностью контролируемы, что гарантирует стабильные результаты от партии к партии.
- Индивидуальная настройка удельного сопротивления может быть реализована напрямую за счет оптимизации рецептуры внутри компании, что исключает задержки в общении с внешними поставщиками сырья.
- Оптимизированная интегрированная производственная линия охватывает порошковые сырьевые материалы, гранулы, экструдированные профили и готовые механически обработанные компоненты. Меньшее количество промежуточных звеньев снижает потерю информации, что позволяет быстро проводить анализ первопричин и оперативно оптимизировать характеристики.
2 Быстрая настройка и реагирование на запросы клиентов
Получив отзывы клиентов или новые требования к характеристикам, наша команда ускоряет доработку рецептуры и производство образцов. Внутренние линии модификации и экструзии обеспечивают бесшовную координацию между настройкой рецептуры и изготовлением образцов, сокращая циклы разработки и валидации продукта.
3 Внутренняя валидация применения и техническая поддержка по механической обработке
Большинство поставщиков материалов предоставляют только базовые материалы и данные о физических свойствах, оставляя полную валидацию применения клиентам. Junhua HPP использует внутренние возможности экструзии и прецизионной механической обработки для проведения предварительной оценки новых марок и индивидуальных рецептур в процессе разработки продукта. Мы выполняем целевую проверку характеристик для ключевых сценариев, включая передачу пластин, работу при высоких температурах и обрабатываемость на станках с ЧПУ.

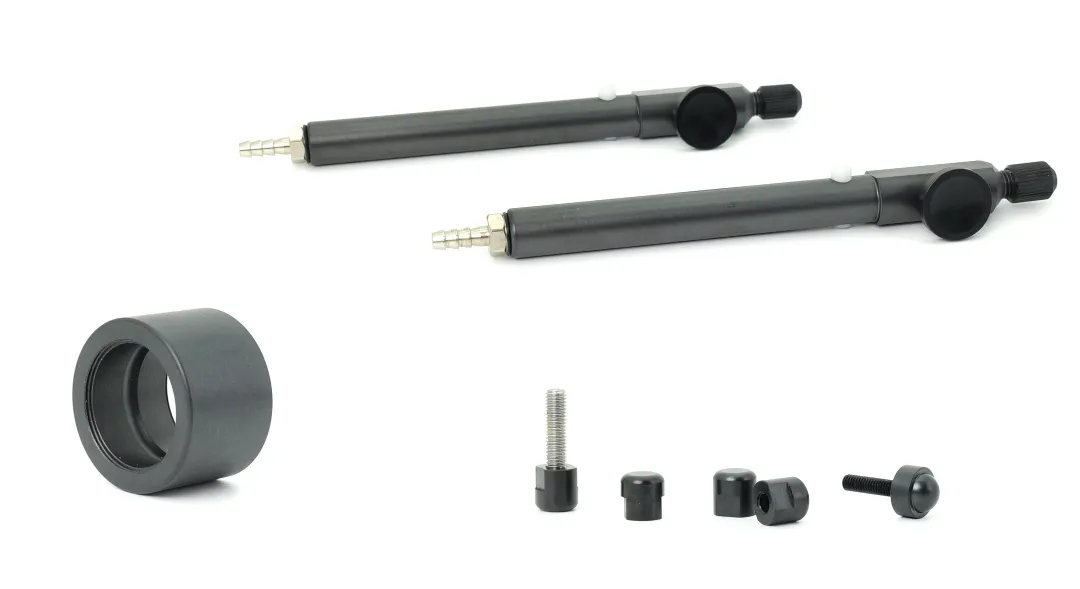

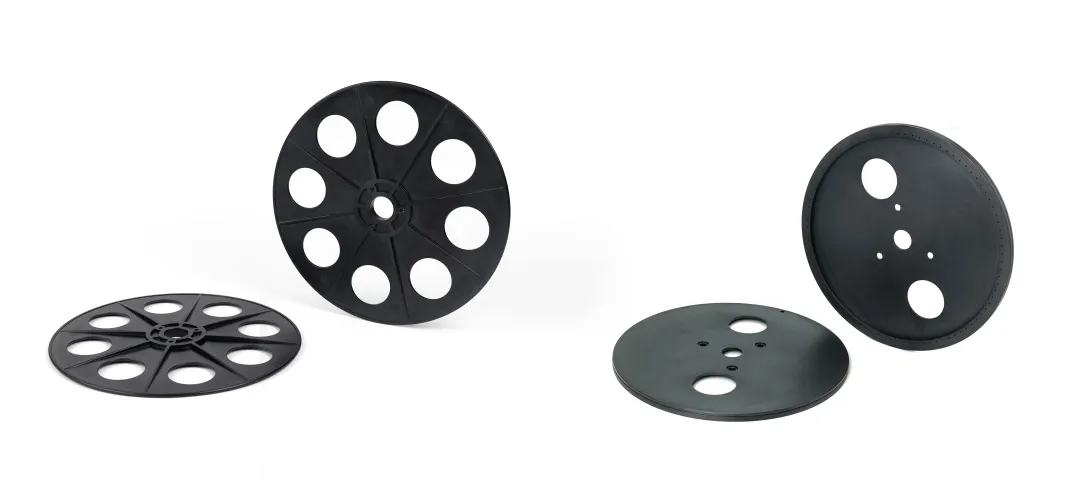

После прецизионной обработки на станках с ЧПУ профили из антистатического PEEK от Junhua HPP могут быть изготовлены в виде основных компонентов полупроводниковых приспособлений, включая установочные штифты, опорные стойки и кольцевые втулки, с безупречной обработкой кромок и точностью размеров на микронном уровне.

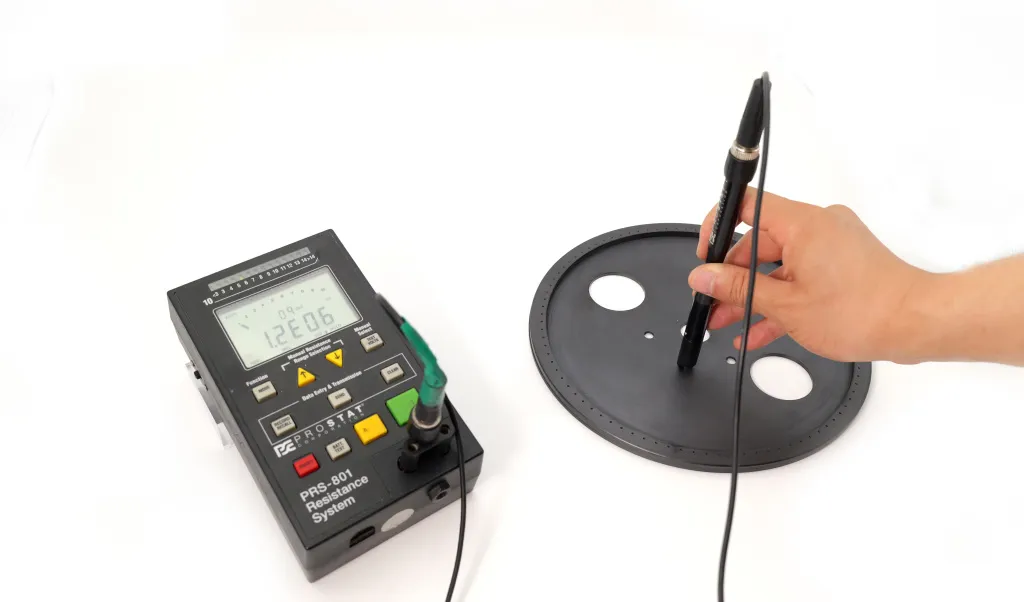

Благодаря высокому модулю упругости и отличной режущей способности материала, обработка не приводит к образованию заусенцев или сколов кромок, что исключает необходимость вторичной ручной отделки и напрямую соответствует спецификациям сборки производственной линии. Все профили и готовые изделия проходят строгую проверку поверхностного удельного сопротивления перед выпуском с завода.
4 Три основные марки, охватывающие все производственные маршруты
Наш портфель антистатических материалов PEEK5600ESD полностью поддерживает три основные технологии обработки: экструзию, компрессионное формование и литье под давлением.

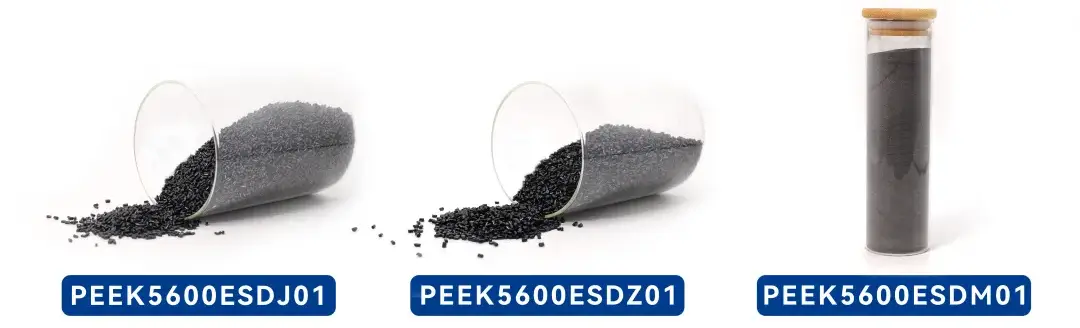

Три марки, охватывающие все маршруты обработки
Три марки, охватывающие все маршруты обработки
PEEK5600ESDJ01: Экструзионная марка, для непрерывных профилей, таких как листы и стержни
PEEK5600ESDZ01: Марка для литья под давлением, высокоэффективное формование сложных структурных компонентов
PEEK5600ESDM01: Марка для компрессионного формования, для крупногабаритных толстостенных изделий
Три производственных маршрута охватывают разнообразные производственные сценарии с настраиваемым поверхностным удельным сопротивлением от 10⁶ Ω до 10¹¹ Ω. Клиентам больше не нужно идти на компромисс между методами обработки и целевыми антистатическими марками.
Антистатическая защита, высокая механическая прочность и исключительная размерная стабильность достигаются одновременно без компромиссов.
Стабильность выходит за рамки лабораторных данных материалов, охватывая однородный выход партий, надежную обрабатываемость и стабильную долгосрочную эксплуатационную производительность. Ориентируясь на требования производительности полупроводниковой промышленности, Junhua HPP постоянно оптимизирует антистатические составы PEEK и контроль процессов. Опираясь на почти 20-летний опыт работы в полной промышленной цепочке, мы предоставляем стабильные, надежные инженерные материальные решения для глобальных производителей.
