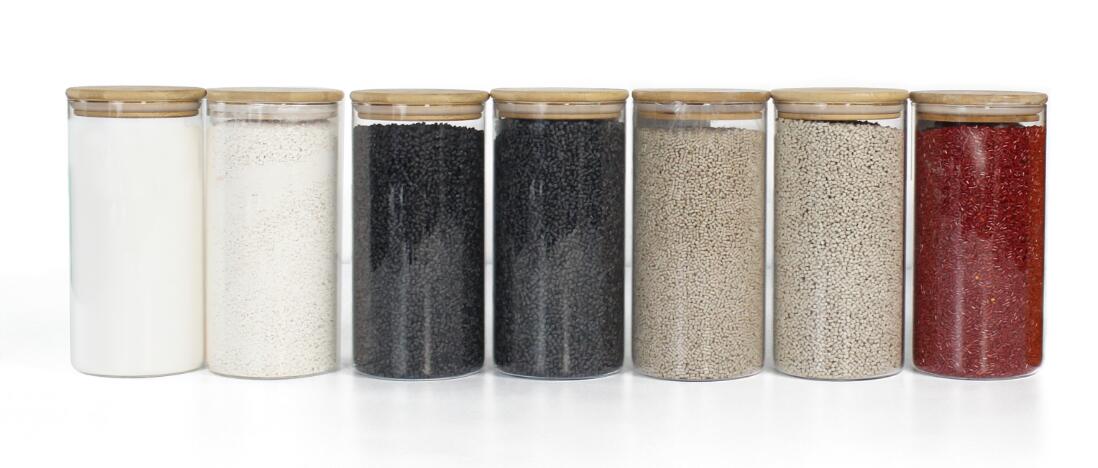

Гранулы PEEK, армированные 30% углеродным волокном (PEEK5600CF30)
PEEK5600CF30: Король устойчивости к усталости в мире гранулированных материалов
В сложных условиях эксплуатации, таких как высокая нагрузка, сильный износ и химическая (растворитель) коррозия, PEEK5600CF30 выделяется.
Этот материал PEEK, модифицированный углеродным волокном, является одним из лучших вариантов для шестерен и втулок, обладая более низким коэффициентом трения и лучшей износостойкостью.
- Высокая жесткость: предел прочности при растяжении до 250 МПа, модуль упругости до 23 ГПа.
- Термостабильность: Сохраняет стабильность размеров и отличные механические свойства в условиях высоких температур.
- Превосходная износостойкость: более износостойкий, чем металл, и отличный самосмазывающийся эффект при высоких температурах.
PEEK5600CF30 решает потребности клиентов в износостойкости, коррозионной стойкости и стабильности размеров, идеально заменяя традиционные металлические материалы, такие как титан и нержавеющая сталь, и обеспечивая превосходные характеристики: малый вес, износостойкость и самосмазывание.
Как передовая инженерная пластмасса, PEEK играет важную роль в снижении веса, эффективно продлевает срок службы компонентов и оптимизирует их использование благодаря хорошей обрабатываемости, огнестойкости, нетоксичности, износостойкости, коррозионной стойкости и т.д., а продвижение в нижестоящих областях применения ускоряется.
| Параметры испытаний | Стандарты испытаний или оборудование | Ед. изм. | PEEK5600CF30 |
|---|---|---|---|
| Механические свойства | |||
| Предел прочности при растяжении (23℃) | ISO 527-2/1B/50 | МПа | 250 |
| Модуль упругости при растяжении (23℃) | ISO 527-2/1B/51 | ГПа | 23.0 |
| Относительное удлинение при разрыве (23℃) | ISO 527-2/1B/50 | % | 4.5 |
| Предел прочности при изгибе (23℃) | ISO 178 | МПа | 350 |
| Модуль упругости при изгибе (23°C) | ISO 178 | ГПа | 18 |
| Предел прочности при сжатии (23℃) | ISO 604 | МПа | / |
| Ударная вязкость по Шарпи (без надреза) | ISO 179/U | кДж/м 2 | 45 |
| Ударная вязкость по Изоду (с надрезом) | ISO 180/A | кДж/м 2 | 9 |
| Тепловые характеристики | |||
| Температура плавления | ДСК | ℃ | 343 |
| Температура тепловой деформации | ISO 75-1/-2 | ℃ | 330 |
| Максимальная температура длительной эксплуатации | UL 74685 | ℃ | 260 |
| Коэффициент линейного теплового расширения | ASTM D696 | ppm K-1 | / |
| Класс горючести | UL 94 | / | V-0 |
| Коэффициент теплопроводности | ISO 22007 | Вт/(м·К) | / |
| Электрические свойства | |||
| Электрическая прочность | IEC 60243-1 | кВ/мм | / |
| Диэлектрическая проницаемость | IEC 60250 | – | / |
| Поверхностное сопротивление | IEC 61340 | Ом | 10 5 |
| Тангенс угла диэлектрических потерь | IEC 60251 | – | / |
| Прочие характеристики | |||
| Цвет | – | черный | |
| Фактическая плотность | ISO 1183 | г/см 3 | 1.40 |
| Водопоглощение (25℃, 24 ч) | ISO 62 | % | 0.05 |
| Усадка при формовании (25-24℃) | Толщина 3 мм, вдоль направления течения расплава при 170°C | % | 0.3 |
| Поперек направления течения расплава | % | 0.8 | |
| Коэффициент Пуассона | ISO 527-2 | / | |
| Твердость по Роквеллу | GB/T 3398.2 | HRR | 122 |
| Коэффициент трения | ASTM D3702 | μ | 0.28-0.4 |
| Индекс расплава | ISO 1133 | г/10 мин | 3 |
1. Типичные значения приведены для спецификаций литья под давлением. При необходимости, пожалуйста, свяжитесь с нашим техническим отделом для получения более подробных спецификаций.
2. Эти показатели производительности не могут использоваться в качестве критериев приемки материала.
Связаться с нами
Что такое PEEK?
PEEK и его модифицированные композитные материалы демонстрируют превосходные характеристики в условиях высоких температур и высокой влажности. PEEK обладает отличной химической стойкостью, самосмазывающимися и износостойкими свойствами, что делает его идеальным материалом для замены медных сплавов и обычной резины. По сравнению с ними, PEEK имеет более длительный срок службы, что позволяет снизить эксплуатационные расходы оборудования и повысить его надежность.
Высокотемпературные характеристики
Характеристики PEEK остаются стабильными в диапазоне температур от -196°C до 260°C. В экстремальных рабочих условиях он может кратковременно выдерживать 300°C. Надежность PEEK сохраняется даже в условиях высоких температур на глубине нескольких километров под землей.
Высокая прочность и износостойкость
По сравнению с другими пластиками, PEEK устойчив к сжатию, ударам и обладает хорошей усталостной прочностью. PEEK долговечен в механическом оборудовании и в условиях износа.
Удвоенный срок службы
Решения для уплотнений из PEEK могут увеличить срок службы деталей. Некоторые отечественные химические компании используют материал PEEK5600FE20, модифицированный политетрафторэтиленом, разработанный JUNHUA PEEK, для замены исходного материала, что позволяет увеличить срок службы изнашиваемых деталей в 1,3-3 раза.
Коррозионная стойкость
PEEK химически инертен, не реагирует с большинством кислот, масел, смазок и всех других органических и неорганических растворителей или ферментов, сохраняя при этом хорошую прочность и стабильность размеров.
Самосмазывание
PEEK имеет низкий коэффициент трения, низкое сопротивление движению, что позволяет использовать его без масла в некоторых рабочих условиях. Оборудование становится чище, что повышает надежность процесса, улучшает энергоэффективность и экономит затраты.
Больше возможностей в дизайне
Литейные формы для литья под давлением могут использоваться для быстрого формования больших партий сложных деталей специальной формы, а стоимость по сравнению с механической обработкой низкая.
Распространенные марки PEEK и их свойства
1. PEEK5600G (коричнево-серый/хаки) изготавливается из чистого полиэфирэфиркетонового полимера и обладает наилучшей ударной вязкостью и сопротивлением удару среди всех марок PEEK. Чистый PEEK можно стерилизовать удобными методами (пар, сухой жар, этанол и гамма-лучи), а сырье, используемое при его производстве, соответствует нормам ЕС и FDA США по совместимости с пищевыми продуктами. Эти характеристики делают его широко используемым в медицинской, фармацевтической и пищевой промышленности.
2. PEEK5600LF30 (черный) Добавление PTFE, графита и углеродного волокна делает PEEK5600LF30 подшипниковой пластмассой. Его превосходные трибологические свойства (низкий коэффициент трения, износостойкость и высокий предел пикового давления) делают его идеальным материалом для этого класса фрикционных применений.
3. PEEK5600GF30 (коричнево-серый): Этот материал представляет собой армированную марку пластика, наполненную 30% стекловолокна. Он обладает превосходной жесткостью, стойкостью к ползучести и размерной стабильностью по сравнению с PEEK, что делает его идеальным для конструкционных деталей. Он может выдерживать постоянные нагрузки в течение длительного времени при высоких температурах. Если PEEK5600GF30 используется в качестве скользящего компонента, его пригодность следует тщательно проверять, так как стекловолокно может поцарапать сопрягаемые поверхности.
4. PEEK5600CF30 (черный): Этот материал армирован 30% углеродного волокна. Он обладает превосходными механическими свойствами (более высокий модуль упругости, механическая прочность и стойкость к ползучести) и износостойкостью по сравнению с PEEK5600GF30. Кроме того, пластик, армированный углеродным волокном, имеет теплопроводность в 3,5 раза выше, чем у неармированного PEEK, что позволяет быстрее отводить тепло от поверхности подшипника.
Механические свойства
| Параметр | Стандарт испытаний или прибор |
Ед. изм. | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% стекловолокно |
PEEK5600CF30 PEEK+30% углеродное волокно |
PEEK5600LF30 PEEK+30% (углеродное волокно +графит+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Предел прочности при растяжении (23℃) | ISO 527 | МПа | 95 | 175 | 250 | 145 | 70 |
| Модуль упругости при растяжении (23℃) | ISO 527 | ГПа | 3.8 | 11 | 23 | 12.5 | / |
| Относительное удлинение при разрыве (23℃) | ISO 527 | % | 35 | 2.0 | 1.5 | 2.2 | / |
| Предел прочности при изгибе (23℃) | ISO 178 | МПа | 155 | 235 | 350 | 220 | 118 |
| Модуль упругости при изгибе (23℃) | ISO 178 | ГПа | 3.5 | 10 | 21 | 11 | / |
| Ударная вязкость по Шарпи (без надреза) | ISO 179/1U | кДж/м2 | Не разрушается | 55 | 45 | 32 | Не разрушается |
| Ударная вязкость по Изоду (с надрезом) | ISO 180/A | кДж/м2 | 4 | 6 | 6.5 | 4 | 6 |
Тепловые свойства
| Параметр | Стандарт испытаний или прибор |
Ед. изм. | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% стекловолокно |
PEEK5600CF30 PEEK+30% углеродное волокно |
PEEK5600LF30 PEEK+30% (углеродное волокно +графит+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Температура плавления | ISO11357 | ℃ | 343 | 343 | 343 | 343 | 343 |
| Температура стеклования | ISO11357 | ℃ | 143 | 143 | 143 | 143 | 150 |
| Температура тепловой деформации | ISO 75A/B | 1.8МПа. ℃ | 152 | 315 | 315 | 293 | 150 |
| Коэффициент теплового расширения | ASTM D696 | ppm K-1 | 45 | 22 | 15 | 22 | 70 |
| Теплопроводность | ISO /CD22007-4 | Вт/(м·К) | 0.29 | 0.32 | 0.95 | 0.86 | / |
Электрические свойства
| Параметр | Стандарт испытаний или оборудование |
Ед. изм. | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% стекловолокно |
PEEK5600CF30 PEEK+30% углеродное волокно |
PEEK5600LF30 PEEK+30% (углеродное волокно +графит+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Электрическая прочность (2мм) | IEC 60243-1 | кВ/мм | 20 | 19 | / | / | 19 |
| Диэлектрическая проницаемость | IEC 62631 | — | 3.0 | 3.3 | / | / | 2.7 |
| Поверхностное сопротивление | GB/T31838.3 | Ом | 1015 | 1014 | / | / | 1015 |
| Объемное сопротивление | IEC 62631 | Ом·см | 1015 | 1015 | 105 | 106 | / |
Другие свойства
| Параметр | Стандарт испытаний или оборудование |
Ед. изм. | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% стекловолокно |
PEEK5600CF30 PEEK+30% углеродное волокно |
PEEK5600LF30 PEEK+углеродное волокно +графит+PTFE |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Цвет | / | / | Натуральный | Натуральный | Черный | Черный | Натуральный |
| Индекс расплава (400℃, 2.16кг) | ISO 1133 | г/10мин | 6-10 | 2-5 | 1-3 | 2-5 | / |
| Плотность | ISO 1183 | г/см3 | 1.30±0.02 | 1.50±0.02 | 1.40±0.02 | 1.44±0.02 | 1.41±0.02 |
| Водопоглощение (23℃, 24ч) | ISO 62-1 | % | 0.07 | 0.05 | 0.04 | 0.05 | 0.15 |
| Твердость по Роквеллу | / | HRR | 118 | 119 | 121 | 108 | 113 |
| Класс горючести | UL 94 | / | V-0 | V-0 | V-0 | V-0 | / |
| Коэффициент трения | ASTM D3702 | 100Н-120об/мин | 0.30-0.38 | 0.38-0.46 | 0.15-0.25 | 0.18-0.30 | 0.1-0.2 |
*Данные приведены для справки и не являются гарантией. Для получения более подробного технического паспорта, пожалуйста, обратитесь в технический отдел нашей компании.
