Name: Трубка обратного давления из PEEK
Brand: JiangSu JunHua HPP Co., Ltd.
SKU: 1134
Availability: InStock
Rating: 5 (1 reviews)

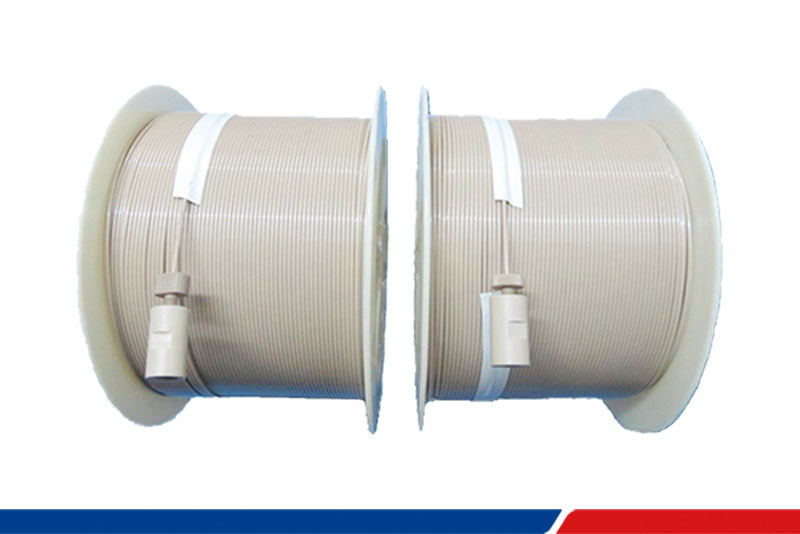

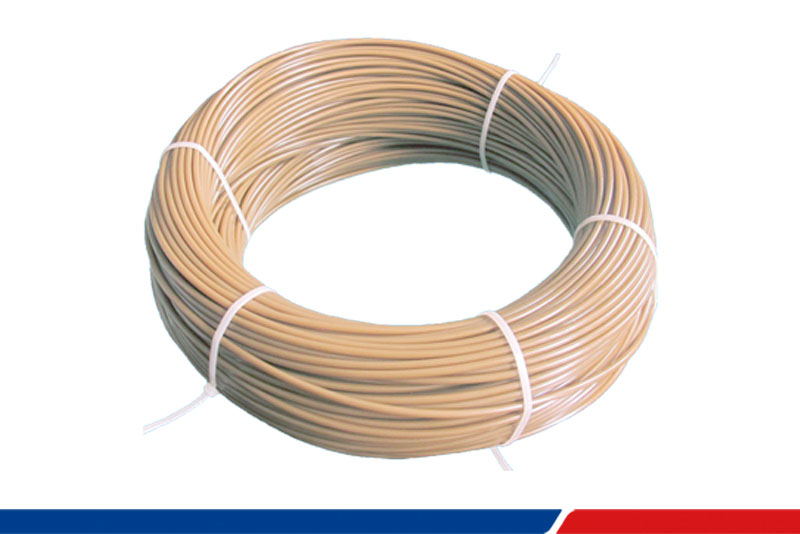

PEEK трубка обратного давления

Материал PEEK широко используется в аналитических приборах, полупроводниковой промышленности и производстве медицинского оборудования благодаря своей превосходной химической стабильности и коррозионной стойкости.

peek-star-wheel-11-600x232-1

Спецификации PEEK капилляров

Что такое PEEK?

PEEK и его модифицированные композитные материалы демонстрируют превосходные характеристики в условиях высоких температур и высокой влажности. PEEK обладает отличной химической стойкостью, самосмазывающимися и износостойкими свойствами, что делает его идеальным материалом для замены медных сплавов и обычной резины. По сравнению с ними, PEEK имеет более длительный срок службы, что позволяет снизить эксплуатационные расходы оборудования и повысить его надежность.

Высокотемпературные характеристики

Характеристики PEEK остаются стабильными в диапазоне температур от -196°C до 260°C. В экстремальных рабочих условиях он может кратковременно выдерживать 300°C. Надежность PEEK сохраняется даже в условиях высоких температур на глубине нескольких километров под землей.

Высокая прочность и износостойкость

По сравнению с другими пластиками, PEEK устойчив к сжатию, ударам и обладает хорошей усталостной прочностью. PEEK долговечен в механическом оборудовании и в условиях износа.

Удвоенный срок службы

Решения для уплотнений из PEEK могут увеличить срок службы деталей. Некоторые отечественные химические компании используют материал PEEK5600FE20, модифицированный политетрафторэтиленом, разработанный JUNHUA PEEK, для замены исходного материала, что позволяет увеличить срок службы изнашиваемых деталей в 1,3-3 раза.

Коррозионная стойкость

PEEK химически инертен, не реагирует с большинством кислот, масел, смазок и всех других органических и неорганических растворителей или ферментов, сохраняя при этом хорошую прочность и стабильность размеров.

Самосмазывание

PEEK имеет низкий коэффициент трения, низкое сопротивление движению, что позволяет использовать его без масла в некоторых рабочих условиях. Оборудование становится чище, что повышает надежность процесса, улучшает энергоэффективность и экономит затраты.

Больше возможностей в дизайне

Литейные формы для литья под давлением могут использоваться для быстрого формования больших партий сложных деталей специальной формы, а стоимость по сравнению с механической обработкой низкая.

Связаться с нами

Свяжитесь с нами сейчас и получите комплексное решение!Заполните форму, чтобы получить расценки, руководство по продукту, параметры производительности, индивидуальные решения, техническую консультацию и образцы

8618151726186 Связаться с нами

Распространенные марки PEEK и их свойства

PEEK — это высокотемпературный термопласт с высокой температурой стеклования (143°C) и температурой плавления (343°C), а также температурой прогиба под нагрузкой до 316°C (для марок, армированных 30% стекловолокном или углеродным волокном).

1. PEEK5600G (коричнево-серый/хаки) изготавливается из чистого полиэфирэфиркетонового полимера и обладает наилучшей ударной вязкостью и сопротивлением удару среди всех марок PEEK. Чистый PEEK можно стерилизовать удобными методами (пар, сухой жар, этанол и гамма-лучи), а сырье, используемое при его производстве, соответствует нормам ЕС и FDA США по совместимости с пищевыми продуктами. Эти характеристики делают его широко используемым в медицинской, фармацевтической и пищевой промышленности.

2. PEEK5600LF30 (черный) Добавление PTFE, графита и углеродного волокна делает PEEK5600LF30 подшипниковой пластмассой. Его превосходные трибологические свойства (низкий коэффициент трения, износостойкость и высокий предел пикового давления) делают его идеальным материалом для этого класса фрикционных применений.

3. PEEK5600GF30 (коричнево-серый): Этот материал представляет собой армированную марку пластика, наполненную 30% стекловолокна. Он обладает превосходной жесткостью, стойкостью к ползучести и размерной стабильностью по сравнению с PEEK, что делает его идеальным для конструкционных деталей. Он может выдерживать постоянные нагрузки в течение длительного времени при высоких температурах. Если PEEK5600GF30 используется в качестве скользящего компонента, его пригодность следует тщательно проверять, так как стекловолокно может поцарапать сопрягаемые поверхности.

4. PEEK5600CF30 (черный): Этот материал армирован 30% углеродного волокна. Он обладает превосходными механическими свойствами (более высокий модуль упругости, механическая прочность и стойкость к ползучести) и износостойкостью по сравнению с PEEK5600GF30. Кроме того, пластик, армированный углеродным волокном, имеет теплопроводность в 3,5 раза выше, чем у неармированного PEEK, что позволяет быстрее отводить тепло от поверхности подшипника.

Механические свойства

Таблица соответствия размеров капилляров для вакуумного калибрования
№ п/п	Наружный диаметр трубы, мм	Внутренний диаметр трубы, мм	№ п/п	Наружный диаметр трубы, мм	Внутренний диаметр трубы, мм	№ п/п	Наружный диаметр трубы, мм	Внутренний диаметр трубы, мм
1	0.40	0.30	31	1.80	1.00	61	7.20	6.60
2	0.50	0.40	32	1.80	1.50	62	7.20	6.30
3	0.79	0.25	33	1.80	1.60	63	7.50	4.00
4	0.90	0.70	34	1.90	1.70	64	7.60	7.30
5	1.20	1.00	35	1.90	1.60	65	7.60	7.00
6	1.25	0.90	36	2.00	1.00	66	7.60	6.70
7	1.30	0.90	37	2.10	1.90	67	8.96	8.66
8	1.35	0.95	38	2.10	1.90	68	10.00	4.90
9	1.35	1.05	39	2.33	1.57	69	10.20	8.00
10	1.40	1.20	40	2.60	2.40	70	10.22	9.82
11	1.40	1.15	41	2.80	2.50	71	10.42	9.82
12	1.50	1.00	42	2.80	2.40	72	10.56	10.26
13	1.50	1.35	43	3.00	2.67	73	10.62	9.82
14	1.50	1.20	44	3.20	1.60	74	10.82	9.82
15	1.55	0.93	45	3.20	2.10	75	10.96	10.66
16	1.57	1.00	46	3.20	1.60	76	11.00	8.00
17	1.57	0.75	47	3.20	1.20

Параметр	Стандарт испытаний или прибор	Ед. изм.	PEEK5600G 100% PEEK	PEEK5600GF30 PEEK+30% стекловолокно	PEEK5600CF30 PEEK+30% углеродное волокно	PEEK5600LF30 PEEK+30% (углеродное волокно +графит+PTFE)	PEEK5600FE20 PEEK+20%PTFE
Предел прочности при растяжении (23℃)	ISO 527	МПа	95	175	250	145	70
Модуль упругости при растяжении (23℃)	ISO 527	ГПа	3.8	11	23	12.5	/
Относительное удлинение при разрыве (23℃)	ISO 527	%	35	2.0	1.5	2.2	/
Предел прочности при изгибе (23℃)	ISO 178	МПа	155	235	350	220	118
Модуль упругости при изгибе (23℃)	ISO 178	ГПа	3.5	10	21	11	/
Ударная вязкость по Шарпи (без надреза)	ISO 179/1U	кДж/м²	Не разрушается	55	45	32	Не разрушается
Ударная вязкость по Изоду (с надрезом)	ISO 180/A	кДж/м²	4	6	6.5	4	6

Тепловые свойства

Параметр	Стандарт испытаний или прибор	Ед. изм.	PEEK5600G 100% PEEK	PEEK5600GF30 PEEK+30% стекловолокно	PEEK5600CF30 PEEK+30% углеродное волокно	PEEK5600LF30 PEEK+30% (углеродное волокно +графит+PTFE)	PEEK5600FE20 PEEK+20%PTFE
Температура плавления	ISO11357	℃	343	343	343	343	343
Температура стеклования	ISO11357	℃	143	143	143	143	150
Температура тепловой деформации	ISO 75A/B	1.8МПа. ℃	152	315	315	293	150
Коэффициент теплового расширения	ASTM D696	ppm K^-1	45	22	15	22	70
Теплопроводность	ISO /CD22007-4	Вт/(м·К)	0.29	0.32	0.95	0.86	/

Электрические свойства

Параметр	Стандарт испытаний или оборудование	Ед. изм.	PEEK5600G 100% PEEK	PEEK5600GF30 PEEK+30% стекловолокно	PEEK5600CF30 PEEK+30% углеродное волокно	PEEK5600LF30 PEEK+30% (углеродное волокно +графит+PTFE)	PEEK5600FE20 PEEK+20%PTFE
Электрическая прочность (2мм)	IEC 60243-1	кВ/мм	20	19	/	/	19
Диэлектрическая проницаемость	IEC 62631	—	3.0	3.3	/	/	2.7
Поверхностное сопротивление	GB/T31838.3	Ом	10¹⁵	10¹⁴	/	/	10¹⁵
Объемное сопротивление	IEC 62631	Ом·см	10¹⁵	10¹⁵	10⁵	10⁶	/

Другие свойства

Параметр	Стандарт испытаний или оборудование	Ед. изм.	PEEK5600G 100% PEEK	PEEK5600GF30 PEEK+30% стекловолокно	PEEK5600CF30 PEEK+30% углеродное волокно	PEEK5600LF30 PEEK+углеродное волокно +графит+PTFE	PEEK5600FE20 PEEK+20%PTFE
Цвет	/	/	Натуральный	Натуральный	Черный	Черный	Натуральный
Индекс расплава (400℃, 2.16кг)	ISO 1133	г/10мин	6-10	2-5	1-3	2-5	/
Плотность	ISO 1183	г/см³	1.30±0.02	1.50±0.02	1.40±0.02	1.44±0.02	1.41±0.02
Водопоглощение (23℃, 24ч)	ISO 62-1	%	0.07	0.05	0.04	0.05	0.15
Твердость по Роквеллу	/	HRR	118	119	121	108	113
Класс горючести	UL 94	/	V-0	V-0	V-0	V-0	/
Коэффициент трения	ASTM D3702	100Н-120об/мин	0.30-0.38	0.38-0.46	0.15-0.25	0.18-0.30	0.1-0.2

*Данные приведены для справки и не являются гарантией. Для получения более подробного технического паспорта, пожалуйста, обратитесь в технический отдел нашей компании.
