В процессе изготовления полупроводников внутренние компоненты оборудования должны работать в сложных условиях, включая высокие температуры, воздействие химических веществ, требования к чистоте и прецизионную обработку.

Благодаря своей химической стойкости, термостойкости, низкому уровню экстрагируемых веществ и размерной стабильности PEEK стал материалом выбора для многих критических компонентов.

01. Удерживающее кольцо для CMP

Процесс CMP (химико-механическая полировка)

Где используется PEEK в оборудовании для полупроводников? Image 1

Удерживающие кольца для CMP — это критически важные компоненты для позиционирования, используемые в процессе химико-механической полировки. Устанавливаемые на станции полировальной головки, они надежно фиксируют внешний край пластина диаметром 8 дюймов, предотвращая его смещение или «улетание» во время высокоскоростной полировки, обеспечивая плоскостность всей поверхности пластина.

PEEK обеспечивает износостойкость без образования микрочастиц, помогая предотвратить появление царапин на фотолитографической поверхности пластина. Его химическая стойкость также позволяет выдерживать длительное воздействие полировочных суспензий, что делает его ключевым компонентом для позиционирования, обеспечивающим технологический выход при производстве пластин.

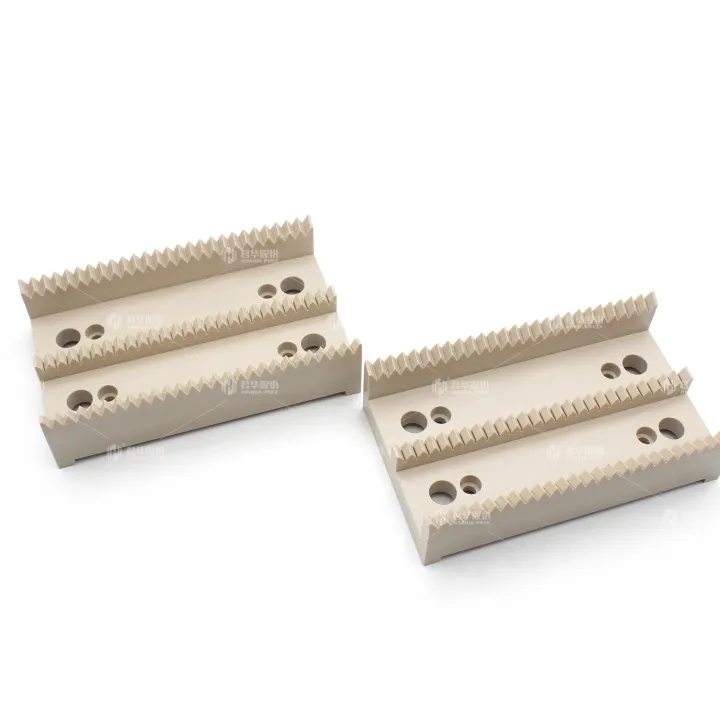

02. Направляющая для 12-дюймовых пластин

Внутри оборудования пакетной очистки

Где используется PEEK в оборудовании для полупроводников? Image 2

Полная рамная сборка устанавливается внутри химического резервуара оборудования для пакетной очистки. Центрированная структура с зубчатой открытой конструкцией служит очистным лотком для размещения нескольких пластин.

Проемы позволяют очищающим химическим веществам свободно контактировать с обеими сторонами пластин, повышая однородность процессов мокрого травления и промывки.

Вертикальные конструкции с обеих сторон служат 12-дюймовыми направляющими и позиционирующими пазами, обеспечивая траекторное руководство при подъеме и размещении кремниевых пластин роботизированными руками. Специально сформированное основание сбоку служит базой для установки и фиксации камеры, которая крепится к камере резервуара для очистки с помощью зажимного механизма. Он устойчив к химической коррозии и сохраняет свою форму.

Советы

Направление и позиционирование 12-дюймовых пластин

Используемые внутри оборудования для пакетной очистки, эти компоненты выполняют функции направления, позиционирования и структурной фиксации кремниевых пластин.

03. Компоненты корпуса двигателя

Встроенные миниатюрные приводные двигатели в точном полупроводниковом оборудовании

Где используется PEEK в оборудовании для полупроводников? Image 3

Этот корпус двигателя точной обработки из чистого PEEK5600G используется в основном как защитный корпус для встроенных миниатюрных приводных двигателей в точном полупроводниковом оборудовании.

Изготовленный из чистого PEEK, он сочетает в себе отличную электрическую изоляцию и термостойкость. Он может изолировать электромагнитные помехи и помогать предотвращать риски электрических утечек. Он также устойчив к химическим парам внутри оборудования, поддерживает размерную стабильность при длительной эксплуатации и не выделяет низкомолекулярные вещества, которые могут загрязнить чистые камеры.

Корпус обеспечивает защиту двигателя, изоляцию и экранирование, виброизоляцию и тепловую изоляцию. Он изолирует пыль и коррозионную влагу, помогая обеспечить стабильную и длительную работу миниатюрных двигателей в чистых и требовательных условиях, đồng滿足ая требованиям точной передачи для производства в洁净室 полупроводниковой промышленности.

04. Штифты подъема для очистки баков / конечные исполнительные элементы

Для обработки, поддержки, подъема и выравнивания кремниевых пластин

Где используется PEEK в оборудовании для полупроводников? Image 4

Эти компоненты используются на станциях обработки кремниевых пластин в оборудовании для пакетной очистки в полупроводниковой промышленности и изготовлены из первичного PEEK.

Благодаря устойчивости к кислотным и щелочным чистящим химикатам, низкому содержанию экстрагируемых веществ, чистоте, термостойкости и низкому коэффициенту трения PEEK помогает предотвратить появление царапин на пластинах, поддерживает их чистоту и подходит для требовательных сред влажной очистки.

Конечные исполнительные элементы отвечают за плавный захват и поддержку пластин при их перемещении в химические баки и из них. Штифты подъема работают совместно для подъема и позиционирования пластин, обеспечивая операции по выравниванию и разгрузке.

Вместе эти компоненты обеспечивают стабильную транспортировку пластин, помогая избежать повреждений от ударов и загрязнений, đồng выполняя требования к точности производства в технологических процессах полупроводникового производства.

Почему PEEK?

Термостойкость

Выдерживает высокотемпературные условия на протяжении длительного времени.

Химическая стойкость

Устойчив к кислотам, щелочам и различным химическим растворам.

Низкое содержание экстрагируемых веществ

Чистый и не загрязняющий материал.

Размерная стабильность

Сохраняет форму без деформации при длительном использовании.

В полупроводниковом оборудовании характеристики материала

в конечном итоге должны быть реализованы в каждом прецизионном компоненте.

От материалов к применениям

От продуктов к реальным операциям

Эти прецизионные компоненты из PEEK

служат

различные сценарии применения

в оборудовании для полупроводников.
